En nätstation, eller transformatorstation (eller TRAFO), är en anläggning inom elnätet som har som huvudsaklig uppgift att omvandla elektrisk spänning mellan olika nivåer, ofta från högspänning till 230/400V. Detta är avgörande för att elektricitet ska kunna transporteras effektivt från kraftverk till slutkund, vare sig det är hushåll, industrier eller andra verksamheter. En nätstation består i regel av en transformator som minskar spänningen från de högre nivåer som används i transmissionsnätet till de lägre nivåer som används i distributionsnätet. På detta sätt möjliggörs en säker och effektiv distribution av elektricitet. I och med att det rör sig om ganska hög spänning som ska omvandlas till exempelvis 400V, så bör en transformatorstation ha ett visst skyddsavstånd, vilket vi bland annat kommer diskutera i denna artikel.
Hur fungerar en transformatorstation?
En transformatorstation, ofta förkortad som ”trafo”, är en central del i elnätets infrastruktur. Dess funktion är att omvandla högspänd elektricitet, vanligtvis mellan 10 000 och 400 000 volt (V), till en lägre spänning som är användbar för konsumenter och industriella tillämpningar, till exempel 400 V eller 230 V för hushållsbruk.
Transformatorer, som är hjärtat i en transformatorstation, fungerar genom elektromagnetisk induktion. Detta sker genom att en elektrisk ström i en primär spole skapar ett magnetfält, som sedan inducerar en ström i en sekundär spole. Antalet varv i dessa spolar avgör om spänningen kommer att höjas eller sänkas. Detta är en passiv process som sker utan rörliga delar, vilket gör den mycket pålitlig och effektiv. Transformatorstationer kan vara antingen luftisolerade (AIS) eller gasisolerade (GIS), där de senare används när utrymme är en begränsande faktor.
En transformatorstation innehåller även andra komponenter som brytare och skyddsreläer som övervakar och reglerar elflödet för att säkerställa att eventuella störningar, såsom kortslutningar eller överbelastningar, hanteras snabbt och säkert.
Vad används en TRAFO till?
Transformatorstationer spelar en avgörande roll i det nationella elnätet och fyller flera viktiga funktioner som säkerställer en stabil och effektiv eldistribution:
Omvandling av spänning
Transformatorer i stationerna justerar spänningen mellan olika delar av elnätet, från högspänningsnätet, som används för långväga överföring, till lågspänningsnätet som är anpassat för lokal distribution till hushåll och industrier. Denna spänningsomvandling är nödvändig för att minimera energiförluster under transporten och för att möjliggöra säker och effektiv användning av elektriciteten på plats.
Skydd mot överbelastning
Nätstationer är utrustade med avancerad skydds- och reglerutrustning som kontinuerligt övervakar strömflödet. Denna utrustning identifierar och åtgärdar potentiella problem som överbelastning eller kortslutningar innan de kan orsaka större skador eller avbrott i elförsörjningen. Detta skydd är avgörande för att förhindra strömavbrott och skador på infrastrukturen.
Anslutningspunkt för förnybara energikällor
Transformatorstationer fungerar även som centrala knutpunkter där energi från förnybara källor, som sol- och vindkraft, kan integreras i det befintliga elnätet. Genom att omvandla och stabilisera den inkommande energin görs det möjligt att säkerställa att förnybar energi kan distribueras jämnt och pålitligt till konsumenter.
Optimering av eldistribution
Genom att hantera och justera spänningsnivåerna möjliggör transformatorstationer att elektricitet kan transporteras över långa avstånd med minimala energiförluster. Detta är särskilt viktigt i ett land som Sverige, där elnätet sträcker sig över stora geografiska områden. Optimeringen av eldistributionen bidrar till att upprätthålla en stabil och tillförlitlig energiförsörjning, vilket är avgörande för både den ekonomiska utvecklingen och den allmänna livskvaliteten.
Hur många transformatorstationer finns det i Sverige?
Det finns tusentals transformatorstationer spridda över hela Sverige. Enligt statistik från Svenska kraftnät och elnätsbolag är det uppskattat att det finns omkring 50 000 till 60 000 nätstationer i hela landet. Dessa stationer är en blandning av större huvudstationer som hanterar högspänningsnät och mindre lokala nätstationer som förser bostadsområden och industrier med elektricitet. Det stora antalet stationer är nödvändigt för att säkerställa en jämn och tillförlitlig distribution av el över det vidsträckta geografiska området som Sverige utgör.
Hur stora är transformatorstationer?
Transformatorstationernas storlek varierar kraftigt beroende på deras kapacitet och plats. Större stationer som omvandlar mycket hög spänning kan sträcka sig över flera tusen kvadratmeter och inkludera flera transformatorer, ställverk och kylsystem. Dessa anläggningar är ofta belägna i mer avlägsna områden på grund av deras storlek och de säkerhetskrav som följer med att hantera mycket höga spänningar.

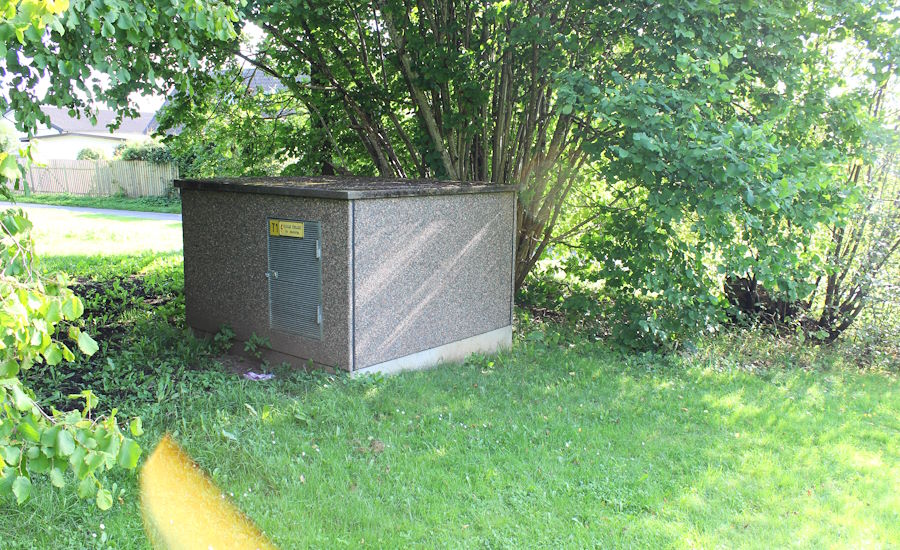

Mindre lokala nätstationer, som ofta är integrerade i stads- och bostadsområden, är betydligt kompaktare och kan placeras i byggnader som inte är större än ett vanligt garage. Dessa mindre stationer kan vara inbyggda i befintlig infrastruktur, såsom källare eller särskilda byggnader, och är ofta utformade för att smälta in i omgivningen.
Finns det särskilda nätstationer för tillfälliga byggprojekt?
Ja, det finns särskilda transformatorstationer som används för tillfälliga byggprojekt, ofta kallade mobila eller portabla nätstationer. Dessa stationer är anpassade för att snabbt kunna sättas upp och tas ned, vilket gör dem utmärkta för byggarbetsplatser, tillfälliga industrianläggningar eller evenemang som kräver tillgång till elektricitet under en begränsad tid.
Användningen av mobila nätstationer är nödvändig eftersom det på många byggarbetsplatser inte finns någon befintlig elinfrastruktur. Genom att använda en tillfällig transformatorstation kan el distribueras till maskiner, belysning och annan utrustning, vilket är kritiskt för att byggprocessen ska kunna fortskrida effektivt.
Dessa mobila stationer har ofta en lägre kapacitet än permanenta nätstationer, men deras flexibilitet och snabbhet gör dem till en ovärderlig tillgång för både byggbranschen och andra tillfälliga verksamheter.
Köp din mobila transformatorstation hos Satema.se – Bra utbud, hög kvalitet och personlig support.
En mobil TRAFO är som sagt perfekt till att driva allehanda verktyg, utrustning och framförallt belysning, exempelvis belysningsmaster, där det annars inte finns någon 230V/400V, utan enbart högspänningsledningar. Spana in vår artikel om 12 meters belysningsmaster här.
Vilka är riskerna med en transformatorstation – Behövs skyddsavstånd?
Transformatorstationer, trots deras avgörande roll i elnätets infrastruktur, medför vissa inneboende risker. Även om dessa anläggningar är utformade med omfattande säkerhetsåtgärder, är det viktigt att förstå och hantera de potentiella farorna som de representerar. Riskerna kan delas in i flera kategorier:
Elektriska risker
De höga spänningsnivåer som hanteras inom en transformatorstation innebär en betydande risk för allvarliga elstötar eller elektriska bränder, särskilt om utrustningen inte hanteras korrekt. Därför är tillträdet till dessa anläggningar strikt kontrollerat, och endast kvalificerad och utbildad personal får utföra underhållsarbete. Säkerhetsprotokoll, inklusive användning av skyddsutrustning och strikta rutiner för att arbeta nära spänningsförande delar, är nödvändiga för att minimera risken för olyckor.
Brandrisk
En av de största brandriskerna i en transformatorstation kommer från den transformatorolja som används för att kyla transformatorerna. Vid en teknisk felaktighet, som överhettning eller kortslutning, kan oljan börja brinna, vilket kan leda till en omfattande brand. Moderna transformatorstationer är dock utrustade med avancerade branddetekterings- och släckningssystem, inklusive automatiska sprinklersystem och brandväggar, för att minimera skador vid en incident. Regelbundna säkerhetsinspektioner och underhåll är också avgörande för att identifiera och åtgärda potentiella risker i tid.
Magnetfält
Transformatorer och annan elektrisk utrustning genererar elektromagnetiska fält (EMF), som kan ge upphov till oro bland allmänheten när det gäller långvarig exponering och eventuella hälsorisker. Även om forskningen inte har fastställt några entydiga hälsorisker förknippade med EMF-exponering, följer branschen försiktighetsprincipen. Detta innebär att skyddsavstånd implementeras för att hålla allmänheten på ett säkert avstånd från stationerna och minska deras exponering. Dessutom används ofta skärmningstekniker för att begränsa fälten inom specifika områden.
Mekaniska risker
Hanteringen av stora och tunga elektriska komponenter i en transformatorstation innebär också mekaniska risker. Dessa kan inkludera klämskador, fallande föremål eller andra olyckor relaterade till tung utrustning. För att minimera dessa risker används säkerhetsutrustning som hjälmar och skyddsskor, och särskilda arbetsrutiner utvecklas för att säkerställa att arbetet utförs på ett säkert sätt.
Oväsen och surrande ljud
Transformatorstationer kan också generera betydande nivåer av oväsen, inklusive ett konstant surrande ljud som uppstår från de elektriska komponenterna, särskilt transformatorerna. Även om detta ljud oftast ligger inom ett acceptabelt intervall kan det, beroende på stationens placering, påverka närboende och orsaka olägenheter. För att hantera detta kan stationer utformas med ljuddämpande åtgärder, som isolerande väggar eller skärmar, för att minska bullernivåerna till omgivningen.
Hur långt ifrån byggnader och bostäder bör de placeras?
Skyddsavstånd är en viktig faktor när det gäller säkerheten runt transformatorstationer. Skyddsavståndet definieras som det avstånd som bör hållas mellan stationen och närliggande byggnader eller offentliga platser för att minimera riskerna för allmänheten.
Enligt rekommendationer från svenska myndigheter och elbranschen bör ett skyddsavstånd på minst 2–5 meter hållas runt mindre nätstationer för att minimera risken för exponering för elektromagnetiska fält och säkerställa att det finns tillräckligt utrymme för underhåll och eventuella evakueringar vid en nödsituation.

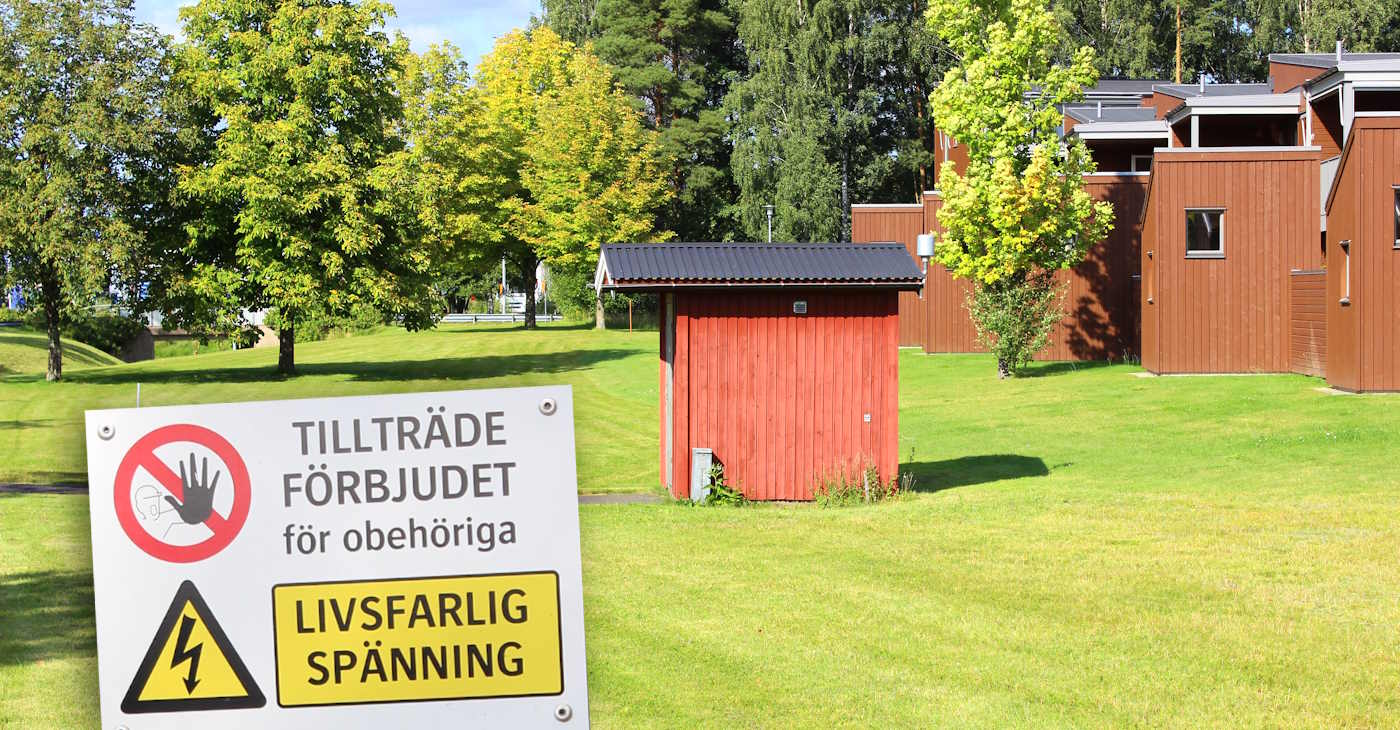

För en större transformatorstation kan det behövas ett betydligt längre skyddsavstånd, beroende på anläggningens storlek, spänningsnivåer och specifika säkerhetskrav. Dessutom kan ytterligare skyddsåtgärder som inhägnader och varningsskyltar vara på plats för att avskräcka obehöriga från att närma sig stationerna. Större nätstationer ger ifrån sig ett ganska högt brummande ljud vilket kan störa omkringliggande byggnader, uppemot 15-20 meter kan det utan tvekan höras efter att vi gjort en del mätningar. Inte det roligaste utifall man sover med öppna fönster en varm sommarnatt!
Slutsats – Skyddsavstånd vid placering av en transformatorstation
Transformatorstationer är en väldigt viktig del av vår elinfrastruktur och säkerställer en effektiv och säker distribution av elektricitet till både hushåll och industrier. Genom att omvandla spänning och övervaka elflödet hjälper de till att stabilisera elnätet och möjliggöra integrationen av förnybar energi. Trots de risker som är förknippade med deras drift, såsom elektriska faror och brandrisker, säkerställs en hög säkerhetsnivå genom tydliga regler och rekommendationer för skyddsavstånd och underhåll av en transformatorstation.
