I tekniska sammanhang används ofta uttrycket ”pneumatiksystem” och ”tryckluftssystem” synonymt. Enkelt uttryckt är ett pneumatiksystem just ett system som bygger på tryckluft eller i vissa fall annan gas, men de flesta system i industriella och kommersiella applikationer baseras på luft som komprimeras för att skapa rörelse, kraft eller manövrering av olika komponenter. Begreppet pneumatik omfattar dock mer än enbart komprimerad luft; det inkluderar också kunskapen om systemets komponenter, reglerteknik och energiöverföring. Så ja, på ett plan kan man säga att pneumatiksystem är detsamma som tryckluftssystem, men pneumatik är också den bredare ingenjörstekniken bakom hur man utvinner och kontrollerar energin i luften för att åstadkomma mekaniskt arbete.
Detta är pneumatik och så fungerar tekniken!
Pneumatik är läran om hur gasers tryck och flöde kan utnyttjas för att utföra arbete. De flesta praktiska pneumatiska system använder komprimerad luft, vars tryck byggs upp med hjälp av en kompressor. När den komprimerade luften leds genom rör och slangar till ventiler och manöverdon (ofta kallade luftcylindrar eller pneumatiska cylindrar), skapas en rörelse eller ett tryck som kan användas för att förflytta objekt, driva maskindelar eller reglera processer.
En av de centrala principerna i pneumatik är att gaser är kompressibla, till skillnad från vätskor (som i hydraulik). Denna kompressibilitet möjliggör en elastisk och relativt lättanvänd form av energiöverföring. I praktiken leder detta till att systemet kan hantera stötar och vibrationer utan större påverkan på komponenterna. Luften kan också släppas ut i omgivningen efter användning, vilket gör att pneumatiksystem i regel har enkla returlösningar och är förhållandevis lätta att underhålla, särskilt i miljöer som kräver hög renlighet eller snabb reaktionstid.
Pneumatiksystem och dess komponenter
Ett typiskt pneumatiksystem inkluderar flera grundläggande komponenter. För att åskådliggöra det kan man se kedjan av energiflöde från kompressorn till den mekaniska funktionen:
Kompressor
Komprimerar luften till önskat tryck, exempelvis 6–10 bar, beroende på tillämpning.
Luftberedningsenhet
Ofta en kombination av filter, regulator och ibland oljedimsmörjare (FRL-enhet, Filter–Regulator–Lubricator). Dessa renar luften från partiklar och fukt, justerar trycket och tillför smörjning vid behov för att minska friktion i rörliga delar.
Ledningsnät (rör, slangar och kopplingar)
Leder den komprimerade luften från kompressorn till maskiner, ventiler och cylindrar.
Ventiler
Styr luftflödet genom att öppna eller stänga passager, eller genom att rikta flödet i olika riktningar beroende på vad systemet är designat för att göra. Ventiler kan vara manuella, elektriska (solenoidventiler) eller pneumatiska i sig, dvs. en pneumatisk ventil.
Manöverdon (aktuatorer)
Till exempel pneumatiska cylindrar, linjära eller roterande, som omvandlar energin i tryckluften till rörelse eller kraft.
Styr- och övervakningsutrustning
I alltmer avancerade system finns sensorer, styrenheter (PLC:er) och annan mätutrustning som övervakar tryck, position och flöde för att ge bättre precision och möjliggöra automatisering.
Var och en av dessa komponenter är optimerad för att arbeta tillsammans, och noggrant val av utförande, dimension och material är av stor vikt för att erhålla ett välfungerande pneumatiksystem.
Pneumatiskt system vs tryckluft – är det samma sak?
Ett pneumatiskt system använder i de allra flesta fall tryckluft som medium för att överföra energi. Man kan i dagligt tal säga att ”pneumatisk utrustning” är ”tryckluftsutrustning”. Men tekniskt sett kan pneumatik även avse andra gaser än luft, exempelvis kväve eller inerta gaser. Ordet ”pneumatik” härstammar från grekiskans ”pneuma” (”ande” eller ”vind”), vilket i sin tur anspelar på tryckluftens roll i systemen.
Sammanfattat är pneumatik en bredare term som täcker såväl användning av komprimerad luft som tekniken för hur denna luft styrs och kontrolleras i ett system. När man i branschen pratar om pneumatik, avses därför nästan alltid just tryckluft som huvudsaklig energikälla.
Pneumatiksystem inom industri, verkstäder och byggnation?
Inom industrin har pneumatiska system ett brett användningsområde. De återfinns i allt från automatiserade produktionslinjer, där pneumatiska cylindrar styr förflyttningar och robotgripare, till förpackningsmaskiner och processtekniska anläggningar. Även inom verkstäder är tryckluftsdrivna verktyg – som borrmaskiner, slipmaskiner och mutterdragare – vanliga tack vare deras robusthet och höga effekt-till-vikt-förhållande. Dessa verktyg är också populära i fordonstekniska sammanhang, exempelvis i fordonsverkstäder och inom tunga maskinapplikationer.

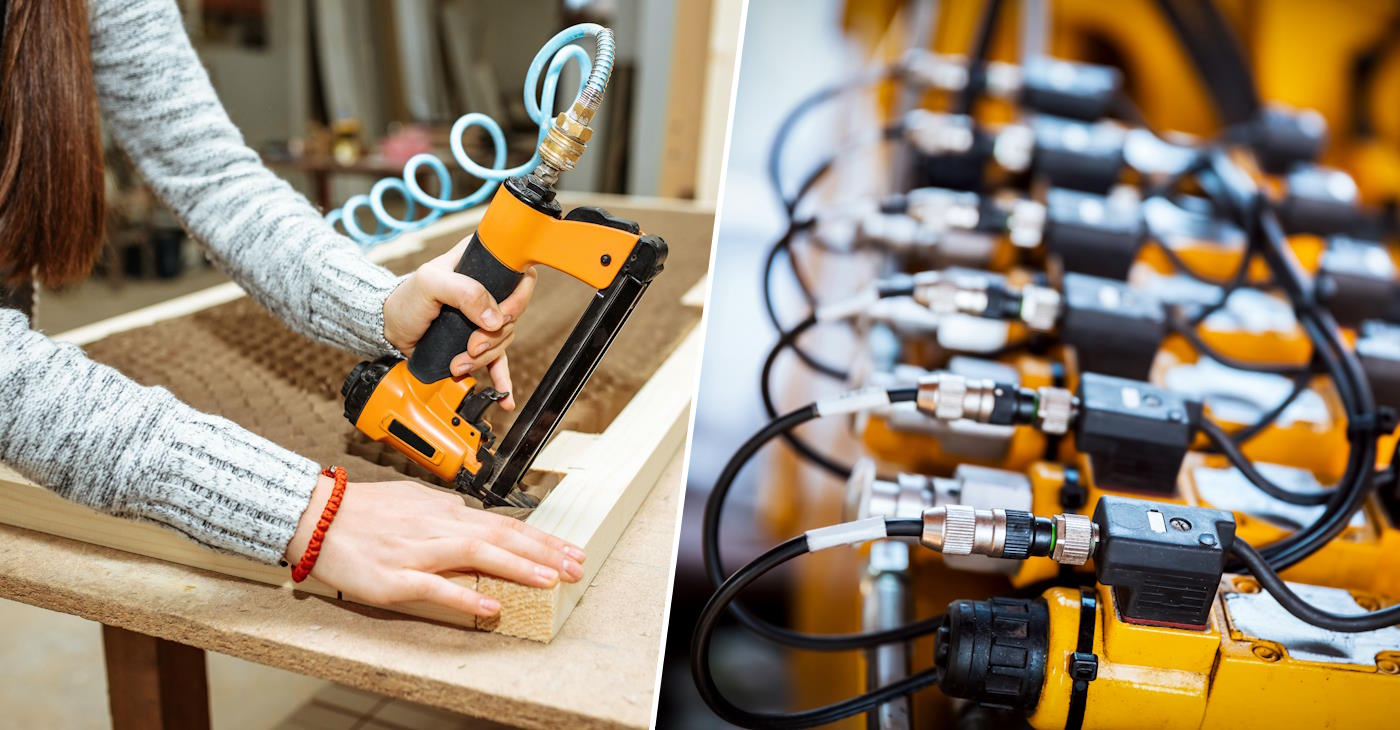

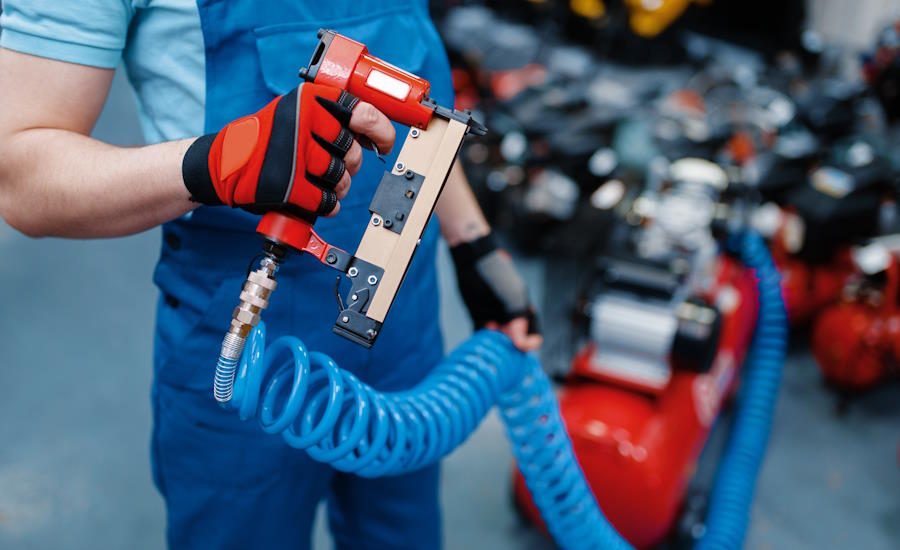

I byggsektorn används pneumatiksystem för olika typer av automatiserade anordningar, såsom betongpumpar, borriggar och formmaskiner. Vissa byggmaskiner har pneumatiska funktioner för att reglera flöden, dämpning eller åstadkomma viss rörelse. När man talar om skruvdragare och spikpistoler är tryckluftsdrift mycket vanligt, främst på grund av den snabba, kraftfulla och säkra funktionen.
Eftersom ren, torr och oljefri (vätskefri) luft kan upprätthållas genom korrekt luftberedning, är pneumatik även lämpligt i livsmedelsindustri, medicinsk utrustning och andra renrumsmiljöer. Sammantaget är pneumatiksystem synnerligen mångsidiga och används där snabb manövrering, relativt låg vikt och lättillgängliga komponenter efterfrågas.
Skillnaden mellan ett pneumatiskt- och hydrauliskt system
Ett ständigt återkommande ämne i tekniska diskussioner är jämförelsen mellan pneumatik och hydraulik. Båda systemen använder ett trycksatt medium för att överföra energi, men skillnaden är att hydraulik baseras på en vätska (oftast olja) medan pneumatik baseras på en gas (vanligen luft).
Eftersom vätskor i princip inte är kompressibla ger hydraulik ofta högre effekt och mer exakt och stabil rörelsestyrning, särskilt vid tunga laster och höga tryck. Pneumatik erbjuder i sin tur oftast enklare installation, lägre kostnader och renare miljö. Ett pneumatiksystem är dessutom säkert vid överbelastning; om till exempel en rörledning skulle skadas, pyser luften ut i stället för att olja läcker. Nackdelen är att pneumatik, på grund av luftens kompressibilitet, inte uppnår samma precision eller höga krafter som hydraulik kan leverera.
Valet mellan pneumatik och hydraulik avgörs vanligen av applikationens krav på kraft, noggrannhet, renlighet och underhåll.
Fördelar och nackdelar med pneumatik respektive hydraulik
Både pneumatik och hydraulik fyller viktiga funktioner inom industri, verkstad och byggnation. Några generella fördelar och nackdelar kan belysas för att tydliggöra när man bör välja det ena systemet framför det andra.
Pneumatik
– Fördelar:
– Relativt låg installations- och underhållskostnad.
– Renare drift, särskilt om luften är välfiltrerad.
– Bra för snabba rörelser och enklare applikationer.
– Lätt att hantera säkerhetsaspekter, eftersom luftläckor i regel är mindre problematiska än oljeläckor.
– Nackdelar:
– Lägre kraft och noggrannhet vid exakta positioneringar.
– Kräver oftast en större kompressor och tryckluftsberedningsutrustning.
– Vid höga tryck eller stor luftförbrukning ökar energikostnaderna.
Hydraulik
– Fördelar:
– Mycket hög kraft och moment i förhållande till storlek.
– Mycket god positionskontroll och stabilitet, eftersom olja knappt komprimeras.
– Väl lämpat för tunga industriapplikationer och maskiner.
– Nackdelar:
– Dyrare och mer komplext underhåll, särskilt om oljeläckor uppstår.
– Tyngre systemkomponenter och större platskrav.
– Miljöaspekter kan vara problematiska vid spill eller läckage.
Då slog tekniken igenom
Vi människor har i årtusenden använt luftflöden för att åstadkomma rörelse – redan i antikens smedjor användes bälgar för att intensifiera värmen i eldstäder. Men att systematiskt använda komprimerad luft i mer modern mening brukar spåras till 1600-talet, då experiment med vakuum och lufttryck banade väg för en ny förståelse av gasers egenskaper. En milstolpe tillskrivs ofta den tyske fysikern och uppfinnaren Otto von Guericke, som under mitten av 1600-talet konstruerade en luftpump som kunde skapa både vakuum och komprimerad luft.
Under 1700- och 1800-talen vidareutvecklades tekniken, och i samband med den industriella revolutionen kom tryckluft att användas i storskaliga tillämpningar, bland annat för att driva maskiner och verktyg i gruvor. I början av 1900-talet började kompressortekniken att standardiseras, vilket möjliggjorde säkrare och mer effektiv tillverkning inom många industrier. Numera är tryckluftsteknik och pneumatiska system grundläggande komponenter i modern industri och spelar en avgörande roll för automatisering och produktionseffektivitet.
Vi summerar – pneumatiksystem?
Ett pneumatiksystem är i praktiken ett tryckluftssystem, men pneumatik innefattar mer än endast ”tryckluft” som medium. Det är även läran om hur man komprimerar, styr och kontrollerar gaser för att utföra mekaniskt arbete på ett effektivt och säkert sätt. Inom industrin, verkstadsbranschen och byggsektorn kan pneumatiksystem hittas i en lång rad applikationer – från små verktyg i fordonsteknik till stora automatiserade monteringslinjer för tillverkning.
Med tanke på skillnaderna mellan pneumatiken och den närbesläktade tekniken hydraulik, står valet av system ofta mellan hög kraft och precision (hydraulik) och enkelhet och renhet (pneumatik). Trots att pneumatik i många sammanhang är en äldre teknik, har den utvecklats i symbios med nutidens krav på effektivitet och miljömedvetenhet. Att tryckluftens historia går så långt tillbaka som antiken, men fick en väsentlig vetenskaplig och industriell framväxt under 1600–1900-talen, vittnar om att denna teknik har en både lång och spännande utvecklingshistoria som fortsätter än i dag.
Pneumatiksystem är därmed en bärande pelare inom många industrier, tack vare dess flexibilitet, robusthet och relativt enkla underhåll. Genom att förstå hur pneumatik fungerar, vilka komponenter systemen består av och vilka för- och nackdelar de har i jämförelse med andra tekniker, kan företag och verksamheter fatta välgrundade beslut om hur kraft och rörelse bäst kan genereras och styras. Detta gynnar inte bara produktionskostnader och energieffektivitet, utan också arbetsmiljö, säkerhet och långsiktig hållbarhet.
Visste ni att omkring 10% av Sveriges befolkning arbetar där det finns trycksatta system, och att det faktiskt finns särskilda föreskrifter gällande detta på arbetsplatser? Läs mer om tryck och pneumatik på AV.se – Arbetsmiljöverkets webbplats.
