Håller du på med CNC-bearbetning så är det vändskär du ska skaffa! I många fall kan dessa skärverktyg faktiskt erbjuda MINST dubbel livslängd jämfört med traditionella skär. Den smarta designen gör det möjligt att vända på skäreggen när den ena sidan blivit sliten – ofta med flera skäreggar per insats – vilket innebär att man kan utnyttja samma verktyg flera gånger om. Dessutom innebär det minskade stilleståndstider, lägre verktygskostnader och snabbare verktygsbyten, vilket i sin tur skapar mervärde för allt från små verkstadsföretag till storskalig tillverkningsindustri.
Men… vi tar det från början, vad är en CNC?
CNC står för Computer Numerical Control, vilket innebär att en maskin styrs med hjälp av digitala kommandon snarare än manuella inställningar. CNC-tekniken utvecklades ur numerisk styrning (NC) på 1940- och 50-talen, men den verkliga revolutionen kom först under 1970-talet då datorstyrning blev mer tillgängligt och robust nog för industriella miljöer.
De första CNC-maskinerna användes främst inom flygindustrin i USA, där kraven på hög precision och repeterbarhet drev på utvecklingen. John T. Parsons anses ofta vara en pionjär inom området, med sitt arbete på att automatisera verktygsbanor för att tillverka komplexa geometrier – framför allt rotorblad till helikoptrar.
Dagens CNC-maskiner är avancerade enheter som kombinerar mekanik, elektronik och programvara till helautomatiserade system som kan tillverka komplexa detaljer med mikrometerprecision.
Maskinerna som har revolutionerat branschen!
Före CNC-maskinernas intåg var verktygsmaskiner manuellt styrda. Operatören justerade själv spindelns position, matningshastighet och verktygsbana, vilket krävde gedigen hantverksskicklighet och mycket tid. Resultatet blev ofta kvalitetsvariationer, begränsad repeterbarhet och relativt låg produktivitet.
Med CNC-tekniken har man fått ett paradigmskifte: automatisering av rörelser, exakt programmering av geometriska former, samt möjligheten att producera samma detalj tusentals gånger med konstant kvalitet. Produktionshastigheten har ökat drastiskt, samtidigt som spill, kassationer och personalberoende minskat. CNC har därmed blivit ett fundament i modern tillverkning – särskilt i branscher där höga toleranser, komplexa former och effektivitet är avgörande, såsom inom bilindustrin, medicinteknik, verktygstillverkning och försvar.
Det här är CNC-bearbetning
Bearbetning med CNC är ett samlingsnamn för alla former av materialbearbetning som sker genom datorstyrda verktyg. De vanligaste teknikerna är svarvning, fräsning, borrning och slipning, men även trådgnistning, laserskärning och vattenjetbearbetning ingår i det breda spektrumet.
Processen börjar oftast med att man skapar en digital 3D-modell (CAD) av den detalj som ska tillverkas. Denna modell konverteras sedan till styrkod (G-kod) som CNC-maskinen tolkar för att röra verktygen längs X-, Y- och Z-axlar – ibland även roterande axlar. Operatörens uppgift blir då att välja rätt verktyg, spänna upp arbetsstycket och övervaka processen.
CNC-bearbetning möjliggör extremt exakta resultat, ofta med toleranser ner till ±0,01 mm eller bättre. Det är också möjligt att bearbeta ett mycket brett spektrum av material: aluminium, rostfritt stål, mässing, titan, plastkompositer och ibland till och med grafit eller keramer.
Vilka slags produkter och föremål kan tillverkas med hjälp av CNC?
I praktiken nästan vad som helst i metall eller hård plast! Det lite längre svaret inkluderar komponenter till bilar, flygplan, verktyg, möbelbeslag, klockor, mobiltelefoner, medicinska implantat och robotdelar. CNC-maskiner används även vid tillverkning av formverktyg för formsprutning och pressgjutning, vilket i sin tur gör att produktion i andra branscher blir möjlig.
I mindre skala används CNC också till att göra enstaka prototyper och små serier. Med rätt inställningar och fixturer kan tillverkningsindustrin snabbt växla mellan olika uppdrag och orderstorlekar, vilket ger hög flexibilitet och snabb time-to-market.
Fräsar och svarvar – det vanligaste på industrigolvet

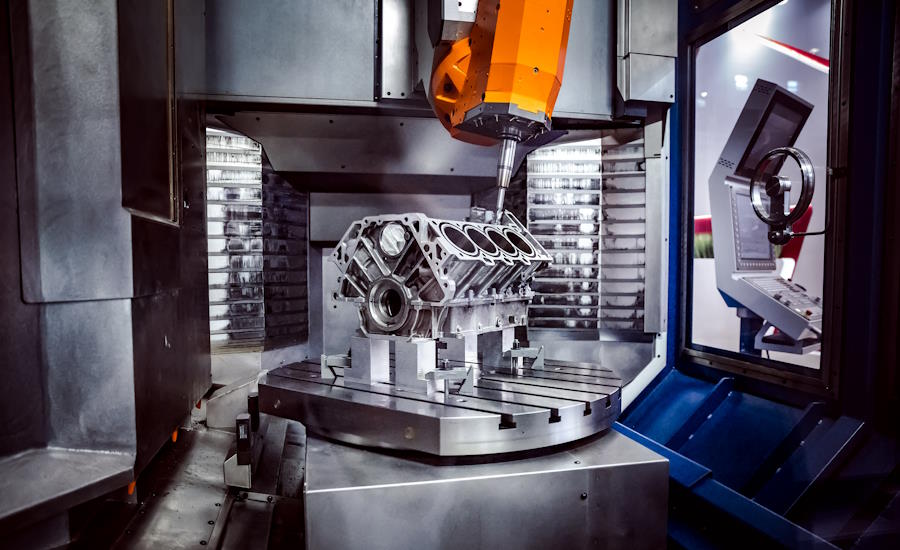

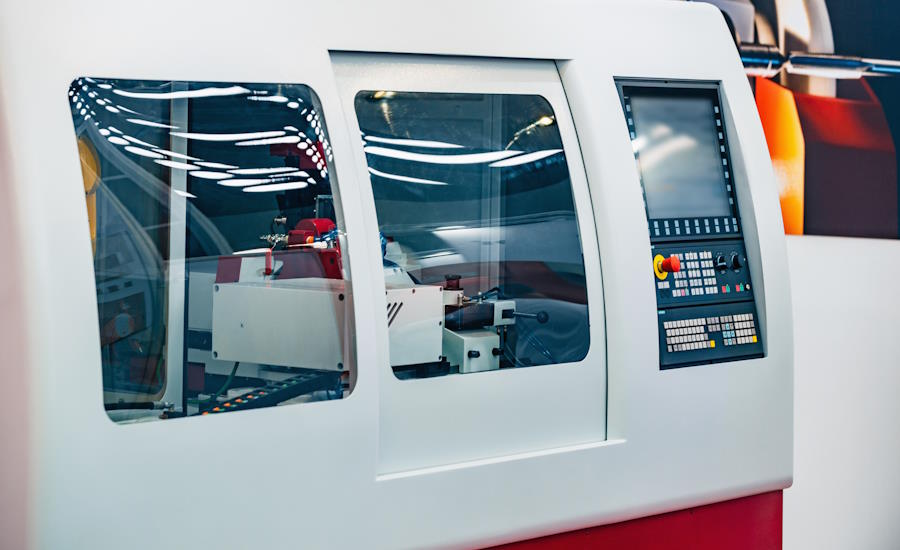

Svarvar och fräsmaskiner utgör tillsammans den så kallade ryggraden i CNC-tillverkning. CNC-svarvar används främst för cylindriska objekt där arbetsstycket roterar mot ett stillastående skärverktyg. Exempel är axlar, bussningar, hylsor och kopplingar. CNC-fräsar, å andra sidan, arbetar genom att verktyget roterar medan arbetsstycket är fastspänt – perfekt för planbearbetning, spår, hål och 3D-former. De flesta moderna fräsar klarar att röra sig i flera olika axlar såsom X, Y och Z för att skapa avancerade föremål.
Andra vanligt förekommande maskiner inom CNC är exempelvis:
– CNC-borrmaskiner för exakt håltagning
– CNC-trådgnistar för extremt snäva toleranser i hårda material
– CNC-plasmaskärare och laserskärare för plåtbearbetning
– Multitasking-maskiner (mill-turn) som kombinerar fräsning och svarvning i samma uppspänning
Men oavsett maskintyp är det skärverktyget som gör jobbet – och det är där vändskären kommer in som en av de viktigaste nyckelkomponenterna.
Olika slags skärverktyg för CNC-bearbetning
Skärverktyg till CNC-maskiner kan delas in i två huvudgrupper: monolitiska verktyg (som är tillverkade i ett enda stycke, ofta i hårdmetall) och verktyg med utbytbara skär, där man fäster vändskär i hållare.
Exempel på vanliga skärverktyg:
Borr
För håltagning, både i spiral- och pinnformat
Frässtål/pinnfräsar
Till bearbetning av plana ytor, spår och konturer
Svarvstål
Dessa verktyg används i CNC-svarvar för invändig och utvändig bearbetning
Gängverktyg
För gängsvarvning eller gängfräsning
Avstickningsverktyg
För att separera detaljer från råmaterial
Planhyvlar
Används för att skapa plana ytor i fräsar
Men i nästan alla dessa kategorier kan man välja att använda vändskär – vilket ger stora fördelar ur både ekonomisk och teknisk synvinkel.
Fördelar med vändskär – varför används de så ofta?

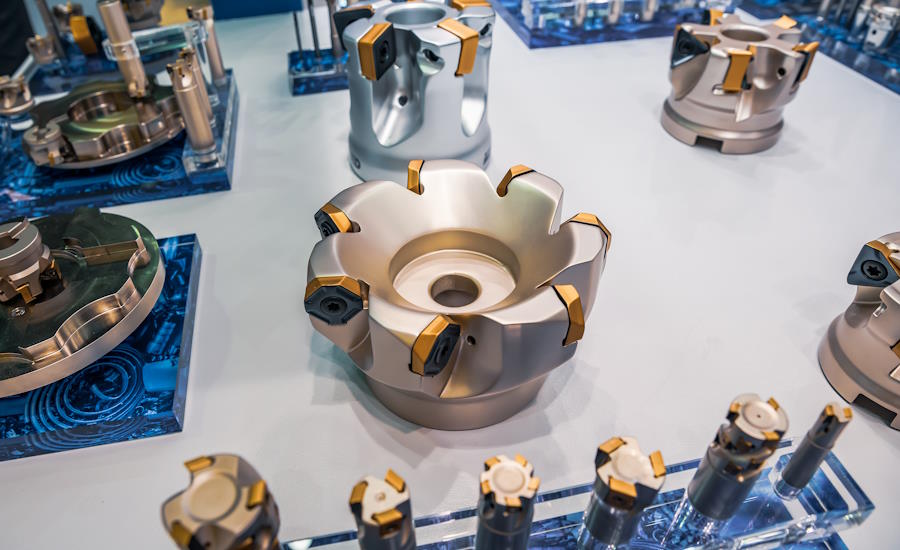

Vändskär är små, utbytbara skärplattor som monteras i ett verktygshuvud. De är oftast tillverkade i sintrad hårdmetall med beläggningar av exempelvis TiAlN eller AlTiN för att förbättra slitstyrka och värmebeständighet.
De viktigaste fördelarna är bland annat…
Flera skäreggar per skärplatta
Ofta tre, fyra eller sex – vilket innebär att man kan vända skäret och fortsätta bearbeta utan att byta hela verktyget.
Lägre verktygskostnad per detalj
Helt enkelt eftersom man slipper kassera verktyget vid första slitage.
Snabbare verktygsbyten
Vändskär fästs med skruv eller kilspänning, vilket gör bytet smidigt och minimerar stillestånd.
Mindre slipbehov
Denna typ av verktyg (skär) byts ut istället för att slipas, vilket sparar tid och minskar kravet på personalens kunskap om slipning.
Bättre temperaturresistens
Moderna beläggningar gör att skären klarar högre skärhastigheter.
Till skillnad från ett helslipat verktyg, där hela kroppen måste kasseras när eggen är sliten, räcker det med att vrida eller byta ut ett vändskär. Det innebär lägre miljöpåverkan, mer förutsägbar produktionsplanering och färre avbrott.
Kuriosa: Hur ser framtiden ut inom tillverkning med CNC?
Trodde du att CNC nått sin topp? Nejdå, denna form av tillverkning är under rask utveckling och nya tekniker inkorporeras ständigt för att skapa alltbättre produkter i allt snabbare takt. Några av de nyheter vi lär se inom kort är till exempel:
AI och maskininlärning
För att optimera skärparametrar i realtid, identifiera verktygsslitage automatiskt, och justera processer utan mänsklig inblandning.
Digital tvilling-teknik
Simulerar hela tillverkningskedjan innan man producerar något fysiskt.
Hybridmaskiner
Kombinerar additiv tillverkning (3D-printing) med CNC-bearbetning för att skapa geometrier som tidigare varit omöjliga.
Autonoma robotceller
CNC-maskiner integreras med robotar, automatiska palettväxlare och obemannad nattkörning.
Grön tillverkning
Energiförbrukning, kylvätskors miljöpåverkan och återvinning av verktyg står i fokus.
Dessutom sker en kontinuerlig utveckling av nya skärmaterial – som keramer, CBN och PCD – vilket innebär att framtidens vändskär kan bli ännu mer slitstarka, temperaturtåliga och produktiva än dagens varianter, ja, helt enkelt lika starka som en diamant!
Vi avrundar – använd vändskär vid CNC-bearbetning!
Tillverkning med CNC är idag ett fundament i den moderna industrin, hur skulle vi egentligen klara oss utan detta, om man verkligen tänker efter? Med hjälp av datorstyrda fräsar och svarvar kan komplexa komponenter produceras med hög precision och repeterbarhet. Bland de viktigaste innovationerna inom området finns vändskär – små, utbytbara skäreggar som kan vridas och återanvändas, vilket ger längre livslängd, lägre kostnader och smidigare underhåll.
Vändskär har inte bara revolutionerat verktygsanvändningen, utan också ökat effektiviteten i hela produktionsflödet. Med rätt verktygsval, goda skärdata och väloptimerad maskinteknik kan dagens CNC-maskiner leverera resultat som för bara några decennier sedan hade betraktats som science fiction.
Framtiden inte bara ser ljus ut, den är ljus för CNC-bearbetning, med saker som ökad automation, integration av AI och större hållbarhetsfokus. Och med vändskär som en självklar komponent i verktygslådan lär tillverkningen bli ännu vassare – dvs. bokstavligen. 😉
Från CNC-system till tryckluft, i nästa artikel täcker vi området pneumatiksystem, missa inte denna goding!
