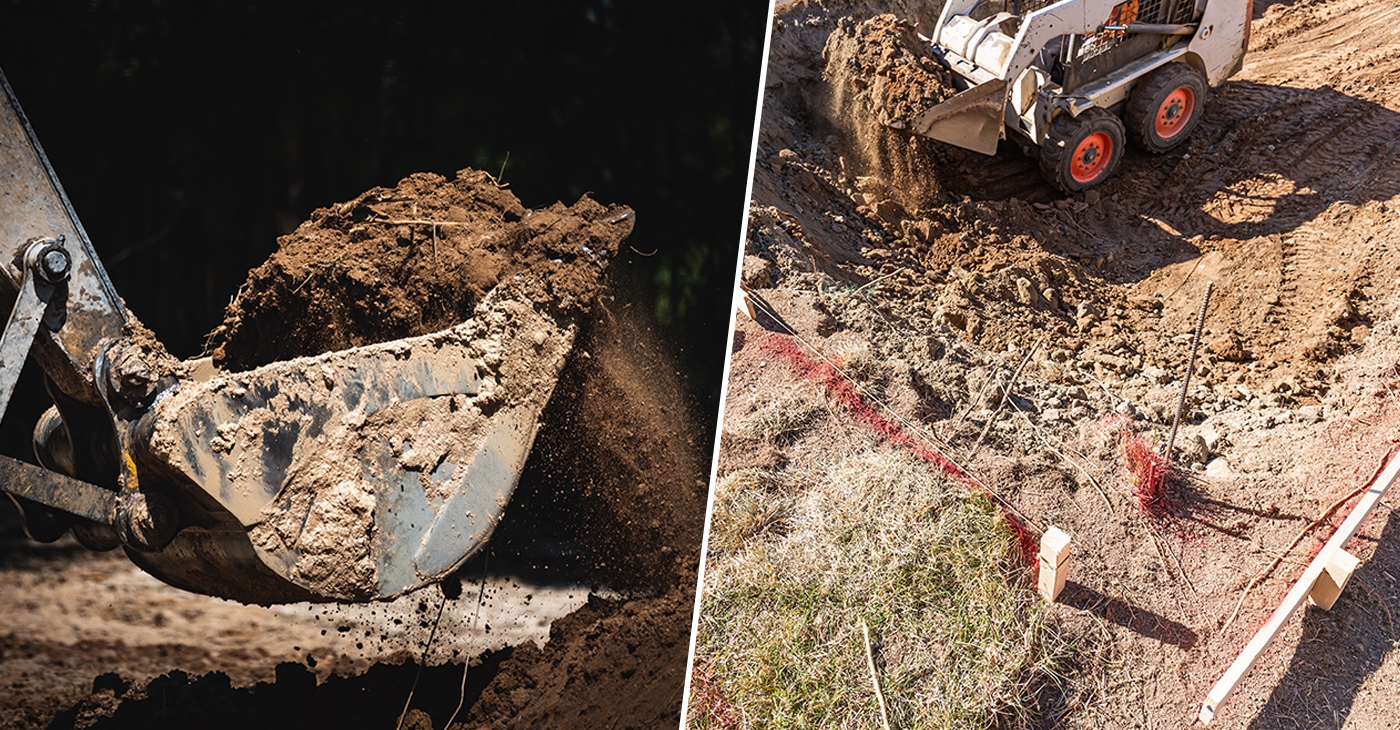

Jordschakt, eller jordschaktning som det ofta kallas, är en process där jord och markmassor flyttas, avlägsnas eller formas för att skapa en stabil grund och förbereda marken för byggnationer, ledningar eller asfaltering. Det är en av de mest grundläggande och viktiga stegen i bygg- och anläggningsprojekt. Syftet med jordschakt kan variera beroende på projektets art, men det handlar i grunden om att få marken att uppfylla specifika krav på bärförmåga, höjd och lutning. Processen utförs med hjälp av avancerad maskinell utrustning som grävmaskiner, schaktmaskiner och dumprar, men i mindre skala kan även manuellt arbete ingå.
Noggrann planering är avgörande för att minimera kostnader och risker. Detta inkluderar att identifiera ledningar och infrastruktur under markytan. Moderna maskiner används för att flytta stora jordmassor. Teknik som GPS-styrning kan hjälpa till att öka precisionen. Efter schaktningen jämnas marken ut och förstärks vid behov. Eventuella överskottsmassor transporteras bort.
Grundprinciper för jordschakt
Jordschakt är en tekniskt avancerad process som bygger på en kombination av geotekniska studier, noggrann planering, miljöanalys och praktisk genomförande. Innan själva schaktningen kan börja, genomförs vanligtvis markundersökningar där geotekniska analyser utförs för att kartlägga markförhållanden och bärförmåga. Det inkluderar att undersöka jordlagrens sammansättning och eventuella förekomster av berg eller grundvatten.
Under själva projekteringen tar man fram en detaljerad där det definieras hur mycket jord som ska schaktas bort och var massorna ska placeras. I utsättningsfasen markeras området för att se till att schaktningen utförs enligt ritningar och specifikationer. Schaktningen sker genom att jord grävs upp och flyttas till en annan plats, oftast inom samma arbetsplats eller till en godkänd deponi.

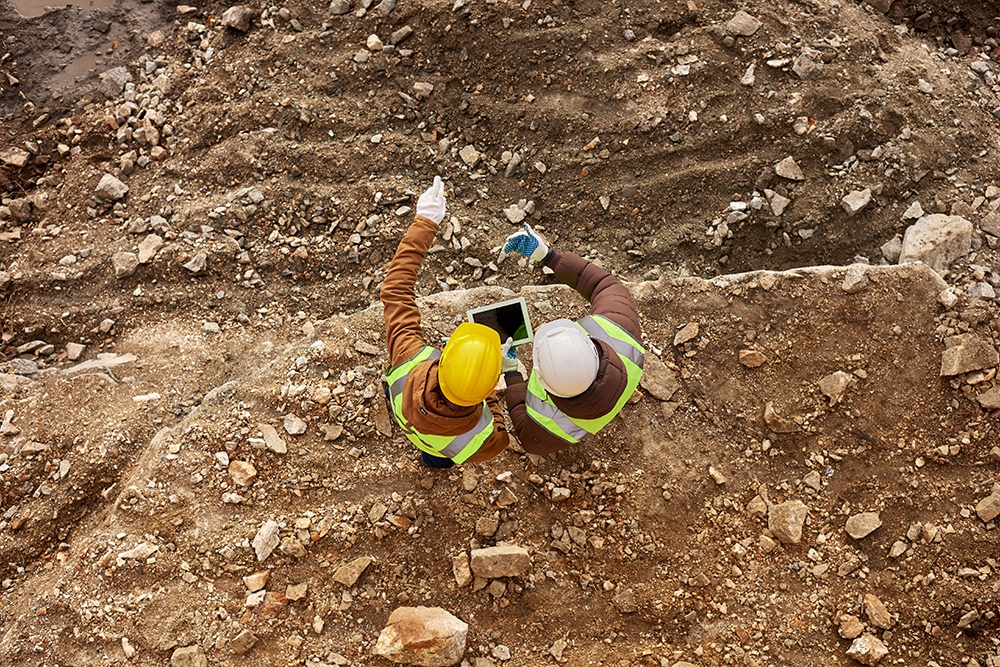

Geoteknisk undersökning
Att mäta jordens stabilitet innan man börjar schakta är en kritisk del av förberedelserna för att säkerställa att arbetet kan utföras säkert och att den framtida konstruktionen får en stabil grund. Innan schaktning påbörjas utförs en geoteknisk undersökning som kartlägger jordens egenskaper, stabilitet och bärförmåga. Det är ett arbete som utförs av geotekniska ingenjörer.
Prover av jord och mark tas från olika djup för att analysera lagerföljd, jordtyp och fuktinnehåll. Dessa prover används för att bestämma jordens mekaniska och fysikaliska egenskaper. Hur väl kan jorden kan motstå glidning? Hur mycket kan jorden komprimeras under belastning? Mängden tomrum mellan jordpartiklarna, så kallad porösitet, påverkar vattenrörelse och stabilitet och behöver kontrolleras.
Om marken är lutande eller om schaktning ska ske i ett sluttande område, analyseras markens stabilitet för att förhindra jordskred. Det inkluderar beräkningar av faktorn för säkerhet (FoS) för att avgöra risken för ras. Grundvattennivån mäts eftersom hög grundvattennivå kan påverka jordens stabilitet och schaktarbetets genomförande. Grundvatten kan orsaka erosion eller mättad jord, vilket minskar bärförmågan.
Mätmetoder
Penetrationstester
CPT (Cone Penetration Test)
En konformad sond trycks ner i marken för att mäta jordens motstånd och bestämma lagerföljden. Detta ger exakta data om jordens densitet och styrka.
SPT (Standard Penetration Test)
En stålhammare slår ner en provrör i marken för att mäta antalet slag som krävs för att penetrera en viss djupsträcka. Antalet slag indikerar jordens konsistens och bärförmåga.
Triaxialtester
Ett jordprov placeras i en triaxialkammare där det utsätts för kontrollerade belastningar för att mäta skjuvhållfasthet och deformationsegenskaper. Detta är avgörande för att bedöma stabiliteten under belastning.
Tryckplattstest (PLT)
En lastplatta placeras på markytan, och tryck appliceras gradvis. Markens deformation mäts för att bestämma bärförmåga och styvhet.
Seismisk mätning
Seismiska vågor skickas genom marken för att analysera dess egenskaper. Detta används ofta vid större projekt för att upptäcka dolda instabiliteter, som sprickor eller svaga lager.
Piezometermätning
För att mäta grundvattentryck och flöde i jordlagren används piezometrar. Det är särskilt viktigt om schaktning sker nära vattenkällor eller i mättade jordar.
Bedömning av resultaten
Resultaten från de geotekniska testerna sammanställs i en geoteknisk rapport som ger rekommendationer för schaktdjup och lutning. Hur brant och djupt schakten kan utföras utan risk för ras. Om förstärkning behövs, exempelvis genom att ersätta svag jord med fyllnadsmaterial och behovet av att stabilisera markytor mot erosion under och efter arbetet så kallat erosionsskydd.
Säkerhet vid mätning och jordschaktning
Under själva schaktarbetet används ofta inclinometrar för att kontinuerligt mäta jordens rörelse. Detta är särskilt viktigt vid djupa schakt eller i områden med hög risk för ras. Om rörelser överstiger tillåtna gränsvärden, stoppas arbetet och ytterligare stabiliseringsåtgtärder vidtas.
Att mäta jordens stabilitet är en avancerad process som kombinerar geoteknisk vetenskap och praktisk ingenjörskonst. Genom noggranna analyser och moderna mättekniker kan man skapa säkra förutsättningar för jordschaktning och framtida konstruktioner.
Vad gör man av jorden som schaktas bort?
När jord schaktas bort vid bygg- och anläggningsprojekt är hanteringen av dessa massor en central fråga, både ur ett praktiskt och miljömässigt perspektiv. Beroende på jordens kvalitet och projektets behov finns flera alternativ för hur den bortschaktade jorden kan användas eller behandlas.
Återanvändning av jordmassor
Jord som schaktas bort kan ofta återanvändas inom samma projekt eller transporteras till andra projekt. Det är en hållbar lösning som minskar behovet av ny råjord och transportkostnader.
Några vanliga användningsområden för återanvänd jord är återfyllnad då schaktmassor används för att fylla igen områden efter att grunder, rör eller ledningar har installerats. Överbliven jord kan användas för att skapa nya höjder, sluttningar eller planteringsytor i parkområden eller trädgårdar. Jord kan också användas för att bygga vallar vid till exempel vägar. För att säkerställa att jorden är lämplig för återanvändning behöver den ofta analyseras.

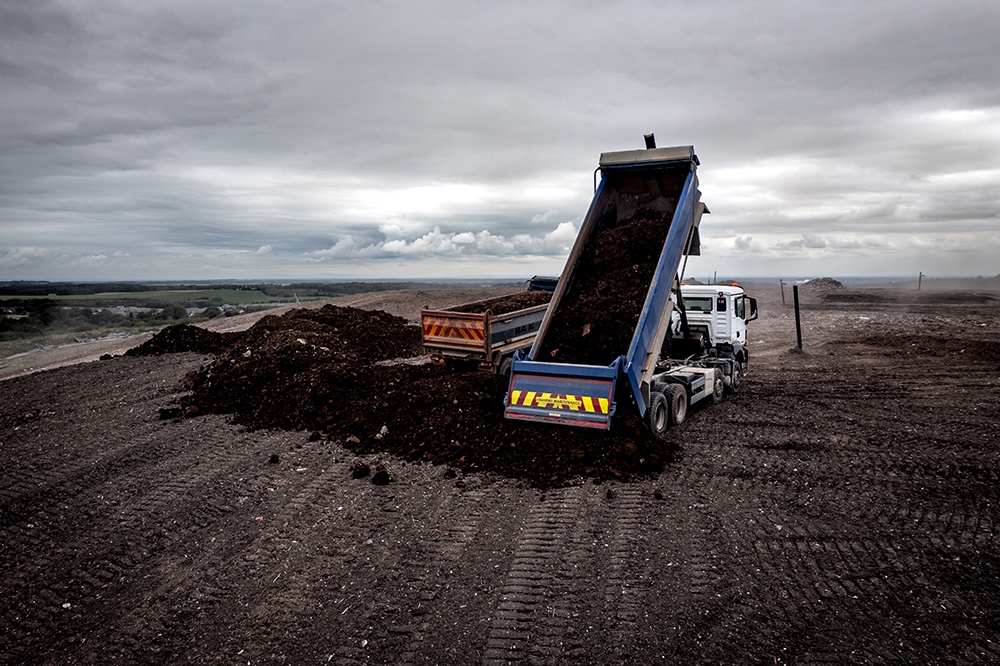

Transport till jordtippar eller deponier
Om jorden inte kan återanvändas på plats, transporteras den vanligtvis till en deponi eller jordtippar. Här sorteras och behandlas jorden beroende på dess sammansättning och eventuell kontaminering. Om jorden är fri från föroreningar kan den användas för att fylla ut mark i andra byggprojekt eller för att täcka avfallsdeponier.
Jord som innehåller miljöfarliga ämnen, som tungmetaller, oljor eller kemikalier, klassas som farligt avfall. Den transporteras till en deponi där den kan stabiliseras eller renas.
Återvinning av jord
Återvinning av jord blir allt vanligare i takt med att miljökraven ökar och avfallshantering kostar mer.
Genom att blanda schaktjord med näringsrika material eller stabilisatorer, som kalk eller kompost, kan den bli lämplig för jordbruks- eller planteringsändamål. Schaktmassor som innehåller sten eller grus kan bearbetas genom krossning och siktning för att skapa nya byggmaterial, som fyllnadsmaterial eller grus för vägar.
Deponering av överskottsmassor
När schaktmassor inte kan återvinnas eller återanvändas blir deponering sista utvägen. Detta är dock en mindre hållbar lösning eftersom det tar upp mark och kan bidra till miljöpåverkan om inte deponin är välskött.
Hantering av schaktmassor regleras av svensk lagstiftning och miljöföreskrifter, till exempel Miljöbalken och Naturvårdsverkets riktlinjer.
För att minska miljöpåverkan och kostnader utvecklas nya teknologier och arbetssätt för att optimera hanteringen av schaktmassor. Det kan vara cirkulära system för att återvinna och använda schaktmassor lokalt inom projektet för att minska transport och deponibehov och digitala system spårar varje last jord för att säkerställa att den hanteras korrekt.
Utveckling av material som kan användas som stabilisatorer kan göra det möjligt att använda mindre stabil jord för byggändamål i framtiden.
Jorden som schaktas bort kan alltså hanteras på flera sätt, beroende på dess kvalitet och projektets behov. Genom att prioritera återanvändning och återvinning kan miljöpåverkan minskas, samtidigt som kostnader och resursanvändning optimeras. Med rätt planering, teknik och efterlevnad av lagstiftning kan schaktmassor gå från att vara ett avfall till en värdefull resurs.
Kan jag göra jordschakt själv?

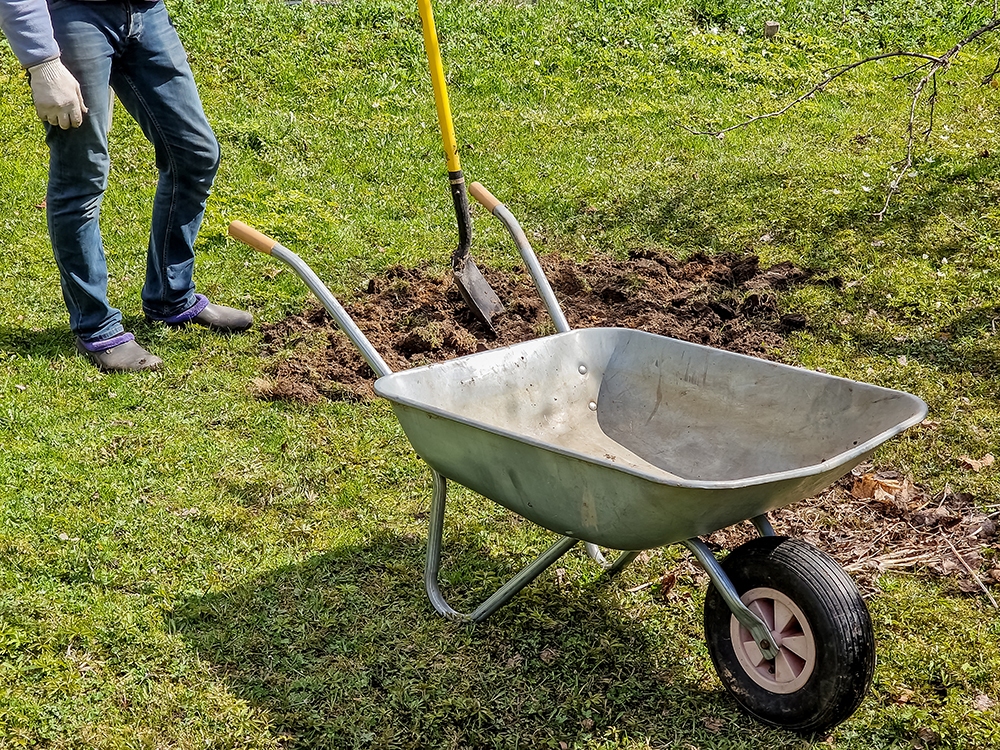

För mindre projekt, som en trädgårdsplanering eller grävning för en liten grund, kan jordschaktning utföras själv med enklare verktyg som spade och skottkärra. Men för större projekt som byggnation av hus, vägar eller andra infrastrukturarbeten krävs ofta professionell hjälp.
Jordschakt innebär risker, såsom ras eller skador på ledningar under mark. Professionella entreprenörer har utbildning och utrustning för att hantera dessa risker. I vissa fall krävs tillstånd för att få schakta, till exempel om arbetet påverkar grundvatten eller närliggande fastigheter. Att gräva för hand eller med felaktig utrustning kan bli tidskrävande och kostsamt.
Om du överväger att göra en jordschaktning själv är det alltid bra att rådgöra med en expert först.
Gör man alltid en jordschaktning innan man bygger?
Nej, jordschaktning är inte alltid nödvändigt. Om marken redan är stabil och har tillräcklig bärförmåga kan det räcka med enklare förberedelser, som att plåna ut ytan eller gräva små diken för dränering. Schaktning blir dock nödvändigt om marken är ojämn och måste justeras för att skapa en plan byggyta eller om marken saknar tillräcklig bärförmåga och måste bytas ut mot mer lämpligt material.
Om byggnaden inkluderar källare eller fundament som sträcker sig under marknivå behöver underjordsarbeten genomföras och jordschaktning behövs också ofta för att installera vatten- och avloppssystem.
Alternativ till jordschakt
I vissa fall kan jordschakt undvikas eller kompletteras med andra metoder. Några vanliga alternativ är pålning, då slås pålar ner i marken för att skapa stabilitet. I vissa fall kan jorden behandlas med kalk eller cement för att öka dess bärförmåga utan att jorden behöver avlägsnas, så kallas markstabilisering. Ett tekniskt avancerat alternativ är jordspikning som används för att stärka sluttningar eller säkra schaktväggar.
Grunden för framgång
Jordschakt är en komplex men nödvändig process inom bygg- och anläggningssektorn. Det handlar inte bara om att flytta jord, utan också om att skapa förutsättningar för säkra och hållbara konstruktioner. Oavsett om det gäller en privat trädgård eller en storskalig infrastrukturinvestering är korrekt utförd jordschaktning grunden för framgång.
