Inmätning är en central metod inom byggnation, anläggning, stadsplanering, miljövård och energiutveckling, ja helt enkelt väldigt många områden. Genom inmätning kan man noggrant kartlägga tomtgränser, terrängens höjdnivåer, jordmånsvariationer och befintliga konstruktioner. Den här tekniken är extremt viktig i alla stadier av ett byggprojekt, från planering och projektering till färdigställande. Utöver byggnadsprojekt används inmätning inom naturvård, skogsbruk, infrastrukturutveckling och för att förbereda mark för jordbruk. Fortsätt läsa här i artikeln för en mer detaljerad genomgång.
Vad menas med inmätning?
Inmätning innebär att man samlar in data om markens höjd, vinklar, lutningar och avstånd på specifika punkter för att skapa en exakt bild av markförhållandena. Syftet är att etablera en korrekt referens av markytan, identifiera tomtgränser och analysera eventuella hinder eller förutsättningar inför byggnadsarbeten. I tekniska termer är inmätning en geodetisk process som med hjälp av verktyg och teknik ger en detaljerad representation av en plats eller ett område, vilket möjliggör att man skapar korrekta kartor eller digitala modeller.
Hur gör man och vad använder man mätvärdena till?

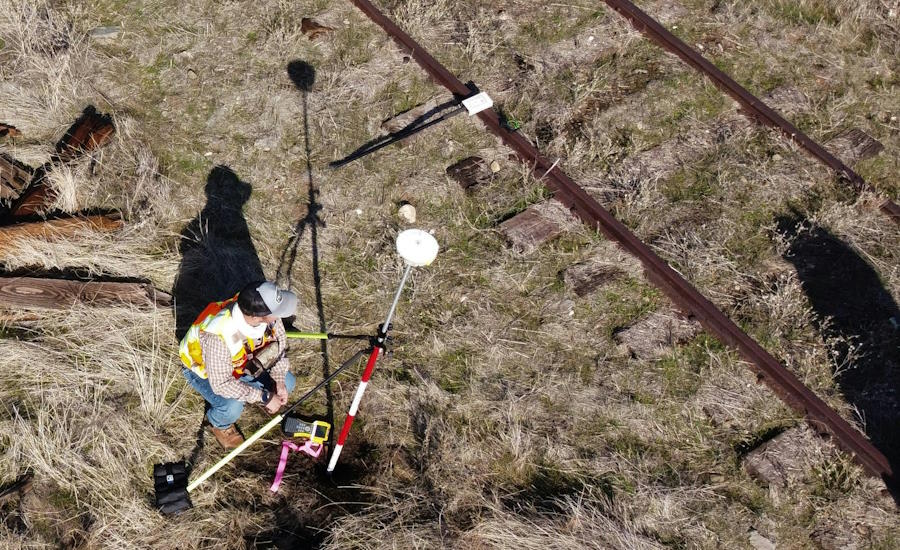

Inmätning utförs med precision och detaljerade förberedelser. Mätningen kan ske på olika sätt beroende på plats och projektets omfattning, där steg som markundersökning, datainsamling och analys ingår. För att kartlägga ett område påbörjas ofta processen med att upprätta ett nät av referenspunkter som är fastställda och verifierade för att skapa stabila utgångspunkter för vidare mätningar. Det innebär att man tar hänsyn till faktorer som topografi och markvariationer, vilket är kritiskt för till exempel byggandet av fundament eller installationen av underjordiska ledningar. Resultatet av en inmätning används för att säkerställa att projekterade byggnader och anläggningar placeras på rätt plats och att de är anpassade till markens faktiska förutsättningar.
Vilka verktyg och instrument används vid inmätning?
Vid inmätning används en mängd avancerade verktyg och instrument för att uppnå hög precision, och varje verktyg har sin specifika funktion beroende på projektets krav. Här är några av de vanligaste:

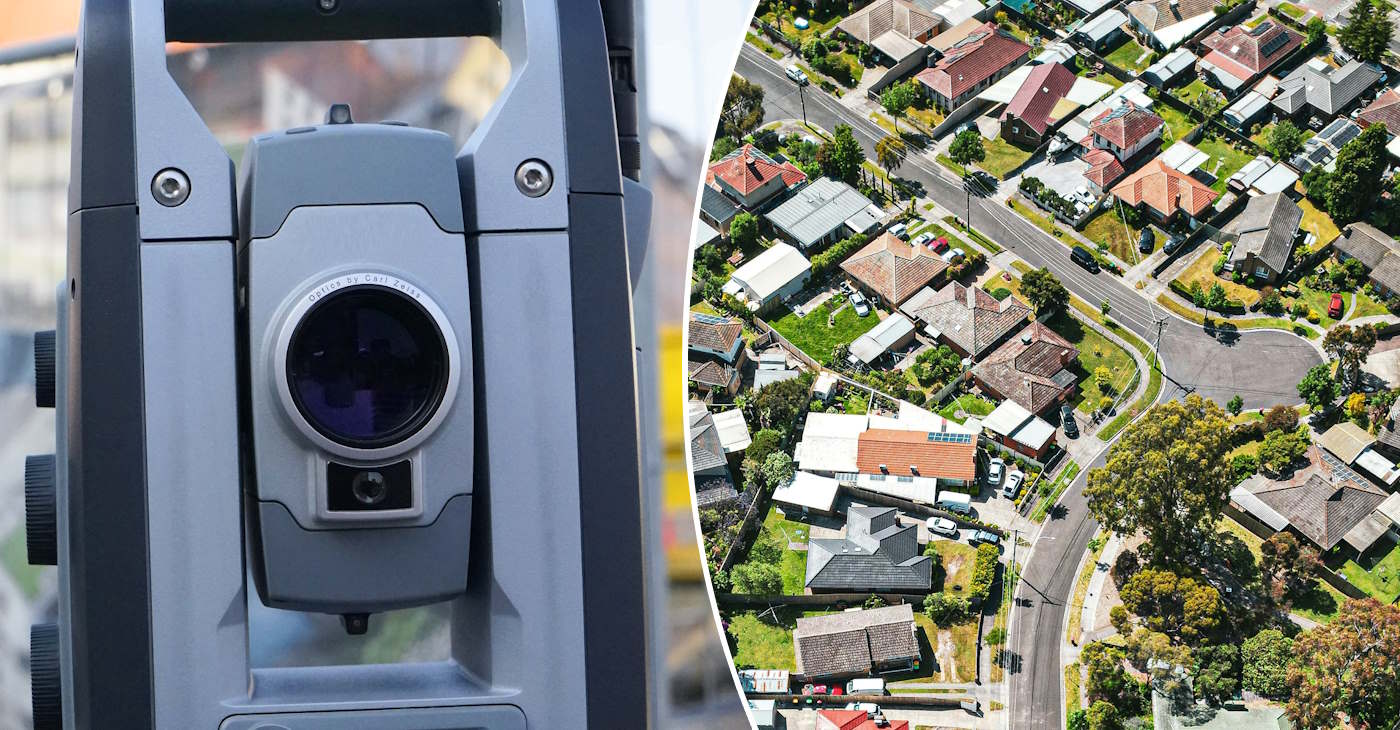

Totalstation
En sofistikerad enhet som kombinerar teodolit och elektronisk avståndsmätare (EDM), vilket gör den alldeles utmärkt för att mäta både vinklar och avstånd. Totalstationen är i princip ett måste vid exakt mätning av tomtgränser, bygglinjer och objektplacering. Dess egenskaper att samla data digitalt underlättar även vidare bearbetning och kartframställning.

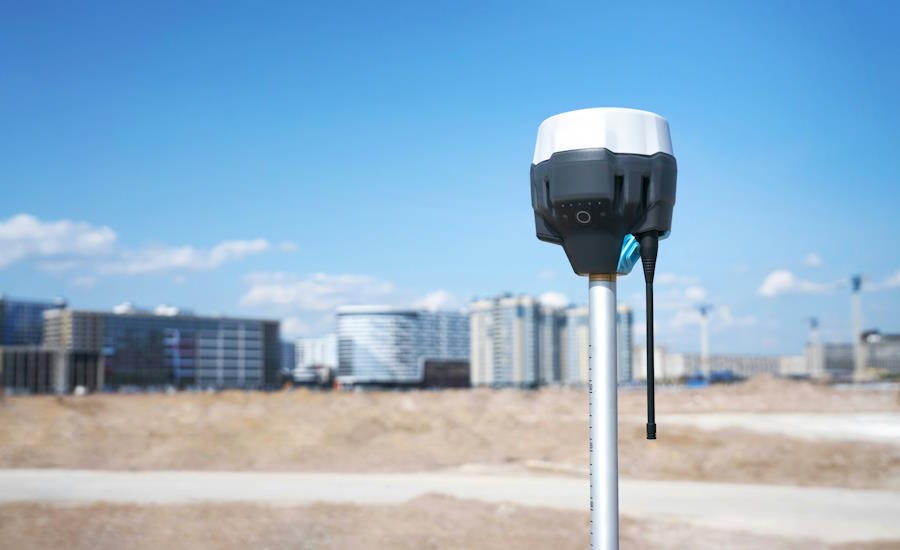

GPS/GNSS-system
Dessa globala positioneringssystem är centrala för stora områden där tredimensionella koordinater behövs med hög noggrannhet. GNSS-teknik används ofta i terrängmätningar och kan anslutas till system för geografiska informationssystem (GIS) för att skapa omfattande kartor och modeller.
Digitala nivåinstrument
För mätning av höjder och lutningar är digitala nivåinstrument avgörande. De används för att säkerställa korrekta höjdskillnader och planeringslinjer på arbetsplatsen, vilket är särskilt viktigt vid utjämning av mark och fundamentläggning.
Droner med LiDAR eller fotogrammetri
Den här moderna tekniken har revolutionerat inmätning genom att möjliggöra snabb insamling av stora mängder data över stora ytor, inklusive svåråtkomliga eller riskfyllda områden. LiDAR-tekniken ger detaljerade 3D-bilder av markytan och underliggande strukturer, medan fotogrammetri används för att skapa exakta kartbilder genom fotografering.

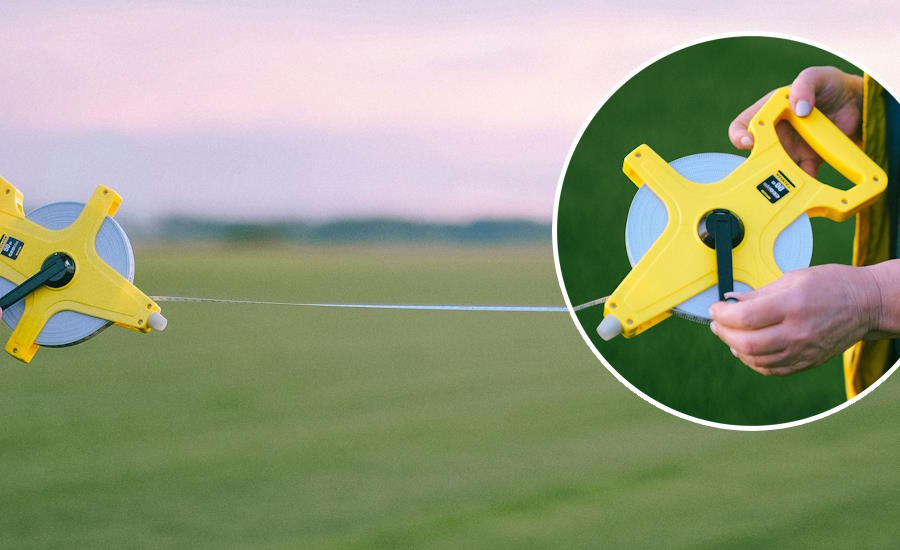

Måttband och lasermätare
För mer småskaliga mätningar används måttband och lasermätare, särskilt där noggrannhet är avgörande men avstånden är kortare. Lasermätare ger omedelbara och exakta avläsningar, vilket är praktiskt vid byggnadsmätningar och kontroll av kortare avstånd.
Varje verktyg har sin specifika användning beroende på plats och noggrannhetskrav, och oftast kombineras flera av dessa instrument för att säkerställa att man får en fullständig och pålitlig inmätning.
Vem får göra inmätning beroende på projekt?
Inmätning utförs av behöriga mätningstekniker eller lantmätare, oftast med formell utbildning inom geodetisk mätning eller byggteknik. För mindre, privata projekt kan en ingenjör med relevant erfarenhet hantera inmätning, medan större eller mer komplicerade projekt kräver en certifierad mätningstekniker. I Sverige regleras vissa typer av mätarbeten av nationella och lokala bestämmelser för att säkerställa att arbetet uppfyller alla kvalitetskrav.
Vilken utbildning behöver man ha gått?
För att arbeta professionellt med inmätning och utsättning osv. krävs i allmänhet en högre utbildning inom geodetiska mätningar, civilingenjörsutbildning i lantmäteri eller en teknisk utbildning inom bygg och anläggning. För de mest avancerade mätarbetena, som topografiska kartläggningar för statliga projekt, krävs ofta certifieringar och specialutbildning. Utbildningarna omfattar ofta kurser i GPS-teknik, GIS-program, kartframställning och lagstiftning kring fastighetsgränser och byggnation.
Vem bär ansvaret i slutändan?
Inmätning ansvaras av det företag eller den mätare som utför arbetet. Detta inkluderar att säkerställa att insamlad data är korrekt och uppfyller kundens och myndigheternas krav. Vid offentliga byggprojekt är det ofta beställaren som slutligen bär det övergripande ansvaret, men entreprenörer och mätare ansvarar för att själva inmätningen är utförd enligt gällande normer. Om en felaktig inmätning leder till byggproblem kan det resultera i omfattande ekonomiska konsekvenser och ansvarskrav, då hela projekt och byggnader kan behöva flyttas.
Vad kostar en inmätning?
Kostnaden för inmätning varierar beroende på projektets omfattning, platsens storlek och tillgången på befintlig data. Generellt ligger priser för enklare inmätningar på ett par tusen kronor, medan mer komplicerade eller omfattande mätningar kan kräva mycket högre investeringar, särskilt om särskilda tillstånd och tekniska lösningar behövs. Att förstå kostnaden innebär att också överväga att tidiga inmätningar kan förebygga fel längre fram i projektet, vilket i sin tur kan innebära besparingar.
Skillnaden mot utsättning, utstakning och lägeskontroll
Trots att inmätning är relaterad till utsättning, utstakning och lägeskontroll, finns distinkta skillnader, vilket är avgörande att förstå för att säkerställa precision och kvalitet i byggprojekt.
Inmätning är det första steget i processen och innebär att man samlar in data om markens topografi och fysiska förutsättningar. Målet är att skapa en noggrann bild av marken som underlag för vidare planering och design.
Utsättning följer ofta efter inmätningen och innebär att man markerar på plats exakt var byggnader, vägar eller andra konstruktioner ska placeras enligt ritningar. Detta steg hjälper till att omsätta planeringen till fysiska riktlinjer på platsen, så att byggarbeten kan påbörjas med rätt positionering.
Utstakning är en fördjupad form av utsättning och används framförallt vid större projekt som vägar, broar och infrastruktur där exakta koordinater och detaljerad positionering är avgörande. Här krävs ofta högre noggrannhet och mer detaljerade mätningar än vid vanlig utsättning.
Lägeskontroll utförs efter att byggnaden eller konstruktionen är färdigställd. Det är en verifieringsprocess där man kontrollerar att objektet är byggt exakt enligt ritningar och de specificerade koordinaterna. Syftet är att säkerställa att konstruktionen uppfyller alla krav och föreskrifter samt att den är placerad på rätt plats enligt de juridiska och tekniska specifikationerna.
Dessa skillnader innebär att varje process har sina specifika verktyg, mål och utförare, vilket bidrar till byggprojektets övergripande säkerhet och kvalitet.
Tips: Läs gärna mer om utstakning och lägeskontroll av hus och byggnader på Boverket.se.
Vi sammanfattar
Inmätning är en viktig och tekniskt avancerad process inom byggnation och anläggning. Att verkligen förstå denna process och de verktyg och metoder som används, gör att man kan säkerställa att projekt genomförs på en stabil grund. Att göra en korrekt inmätning av bl.a. tomtgränser och markförhållanden gör i sin tur att fastighetsägare, entreprenörer och projektledare kan undvika framtida problem, säkerställa efterlevnad av lokala och nationella regler, och få en bättre kontroll över sitt projekt, vilket är avgörande för att skapa hållbara och funktionella strukturer.
