Klurar du på hur hydraulik fungerar? Denna korta guide syftar till att ge dig en grundläggande uppfattning av hydraulikens värld.
Hydraulik är ett område som fascinerat människan sedan urminnes tider, möjliggörande oanade krafter genom användning av vätskor under tryck. Men hur fungerar egentligen hydraulik och vilka är de drivande principerna bakom dessa oerhörda krafter? Läs vidare för att få förståelse av hydraulikens funktion och dess tillämpningar i vår omgivning.
Hydraulikens historia och dess pre-hydrauliska era
Hydraulikens historia är djupt rotad i människans strävan efter att manipulera och utnyttja naturens krafter för egna syften. Redan de gamla egyptierna och babylonierna utnyttjade vatten för bevattning och transport genom att utveckla omfattande kanalsystem, vilka kan ses som föregångare till moderna hydrauliska system. Dessa civilisationer visste hur man styr och fördelar vatten för att uppfylla sina behov, men de hade ännu inte teknologin för att skapa kraftöverföringen som senare skulle bli möjlig genom hydraulik.
I den grekiska och romerska antiken, utvecklades mer avancerade vattensystem, inklusive akvedukter och tidiga pumpar, men dessa baserades fortfarande på gravitation och enkel mekanik snarare än på verklig hydraulisk teknik. Det var inte förrän under medeltiden och renässansen som vetenskapliga upptäckter inom fysik och mekanik lade grunden för de moderna hydrauliska systemens utveckling.
Vetenskapen bakom hydrauliken
Hydraulikens vetenskapliga grund är starkt kopplad till upptäckter av vetenskapsmän som Blaise Pascal och Daniel Bernoulli. Pascal’s lag, uppkallad efter den franske matematikern och fysikern Blaise Pascal, är central i förståelsen av hydraulik. Denna lag formulerades på 1600-talet och påvisar att tryck utövat på en punkt i en inkompressibel vätska överförs oändrat till varje punkt i vätskan och till vätskans behållare. Detta fenomen är grunden för hydrauliska system, där små kraftansträngningar kan förstärkas till att utföra tunga arbeten.
Flödeshastighet och tryck i en vätska är relaterade
Daniel Bernoulli bidrog ytterligare till förståelsen med Bernoullis princip, som hjälper till att förklara hur flödeshastighet och tryck i en vätska är relaterade. Dessa två principer, tillsammans med ytterligare vetenskapliga framsteg, har möjliggjort utvecklingen av allt från enkla hydrauliska pressar till komplexa system som används i moderna flygplan och industriella tillämpningar.
Hydraulik har revolutionerat många industrier
Genom att tillämpa dessa grundläggande vetenskapliga principer, har hydrauliksystem utvecklats för att möjliggöra precisionskontroll och överföring av enorma krafter. Dessa system utnyttjar vätskors inkompressibilitet för att effektivt omvandla och överföra energi, vilket ger dem en central roll i många olika tekniska och industriella sammanhang. Utvecklingen av hydraulik som en vetenskap och teknik har revolutionerat många industrier, från byggande och tillverkning till flyg och sjöfart, och fortsätter att vara ett vitalt område för innovation och utveckling.
Hur hydrauliken fungerar i vår vardag
Hydraulik är inte bara en industriell teknologi utan en integrerad del av vår dagliga existens, ofta gömd i det tysta men avgörande för funktionen av många enheter och system runtomkring oss. Förutom de mer uppenbara tillämpningarna som bilbromsar och lyftkranar, spelar hydraulik en viktig roll i en mängd andra, mindre uppmärksammade områden.
Visste du att hydrauliken även används i…
I moderna bostäder används hydrauliska system för att styra uppvärmning och kylning genom golvvärmesystem och vissa typer av luftkonditionering. Sophanteringssystem, såsom de som används i sophämtning, använder hydrauliska mekanismer för att lyfta och tömma containers effektivt. Kontorsstolar med höj- och sänkbara funktioner är ytterligare exempel på hur hydraulik smidigt integreras i vår vardagsmiljö, vilket möjliggör justerbara sittlösningar med enkel handrörelse.
Även i fritidsutrustning och underhållning hittar vi hydraulikens hand. Gymutrustning, som roddmaskiner och motståndsstationer, använder hydraulik för att skapa justerbara nivåer av motstånd. Nöjesparker utnyttjar avancerade hydrauliska system för att driva åkattraktioner, skapa snabba accelerationer och simulera komplexa rörelsemönster för att leverera spännande upplevelser.
Hur fungerar hydraulik? Steg för steg förklaring på ett hydrauliskt system
Ett hydraulsystem fungerar genom att överföra kraft från en punkt till en annan genom att använda en inkompressibel vätska, oftast olja. Här är en steg-för-steg förklaring av hur ett grundläggande hydraulik fungerar:
1. Reservoar
Allting börjar med en reservoar (eller tank), där den hydrauliska vätskan (oljan) förvaras. Denna vätska fungerar som mediet genom vilket kraft och energi överförs i systemet.
2. Pump
Nästa steg involverar en pump som drar hydraulvätskan från reservoaren. Pumpen är drivkraften i systemet och är vanligtvis ansluten till en motor eller någon annan kraftkälla som ett hydraulaggregat. När pumpen aktiveras, för den vätskan från reservoaren och skapar ett flöde – och därmed ett tryck – i systemet.
3. Ventiler
Innan vätskan når den del av systemet där arbetet ska utföras, passerar den genom olika ventiler. Dessa ventiler styr flödet och trycket av hydrauloljan. De kan användas för att starta, stoppa eller ändra riktningen på vätskeflödet och därmed styra den hydrauliska kraften.
4. Hydraulcylinder eller motor
Vätskan når sedan en hydraulcylinder eller en hydraulmotor – detta är där det faktiska arbetet utförs. I en cylinder omvandlas vätskans tryck till mekanisk rörelse, vilket kan innebära att förlänga eller dra ihop en kolvpinne. I en hydraulmotor omvandlas vätskans energi till rotationsrörelse.
5. Utförande av arbete
Kraften som överförs genom vätskan och den rörelse som genereras i cylindern eller motorn används sedan för att utföra arbete. Detta kan vara allt från att lyfta tunga laster, pressa material eller driva hjulen på ett fordon.
6. Återvändande vätska
Efter att vätskan har utfört sitt arbete i cylindern eller motorn, måste den återgå till reservoaren för att systemet ska kunna fortsätta att fungera effektivt. Denna returflöde sker vanligtvis genom en returledning och passeras ofta genom filter för att ta bort eventuella föroreningar som kan ha samlats i vätskan.
7. Kretsloppet upprepas
När vätskan har återvänt till reservoaren, är systemet redo att påbörja en ny cykel. Så länge som pumpen är aktiv och systemet är i drift, fortsätter detta kretslopp – vätskan pumpas ut, kraft överförs, arbete utförs och vätskan återvänder sedan till reservoaren.
Detta är en grundläggande översikt över hur ett hydraulik fungerar från början till slut. Komplexiteten i ett faktiskt system kan variera beroende på dess användningsområde och de specifika krav som ställs på det.
Hur hydraulik skapar rörelse i en verkstadsmiljö
För att djupare förstå hur hydraulik fungerar när den omvandlar tryck till rörelse, är det insiktsfullt att utforska mekanismerna i ett praktiskt exempel. Betrakta en hydraulisk press i en verkstadsinställning, ett verktyg som används för att forma eller skära material med hög precision och kraft.
Funktionen i en hydraulisk press
I hjärtat av pressen finns två huvudkomponenter: mastercylindern och slavcylindern. Dessa cylindrar är kopplade till varandra med rör som transporterar hydrauloljan, vilket fungerar som överföringsmedium för kraft. När operatören aktiverar systemet, genereras tryck i mastercylindern genom en pumpmekanism. Eftersom oljan inte kan komprimeras, överförs detta tryck omedelbart och likformigt till slavcylindern.
Rörelse skapas
I slavcylindern omvandlas det inkommande trycket till mekanisk rörelse. På grund av skillnaden i storlek mellan master- och slavcylindern, kan en relativt liten kraft som appliceras på mastercylindern omvandlas till en mycket större kraft i slavcylindern. Detta är en direkt tillämpning av principerna för hydraulisk mekanik och gör det möjligt för pressen att utöva enorma krafter på arbetsstycket, vilket möjliggör formning, stansning eller skärning av material med stor exakthet och minimal ansträngning från användarens sida.
Hydraulikens olika användningsområden
Hydraulikens mångsidighet gör den väldigt central inom flera sektorer, inklusive tillverkningsindustrin, byggbranschen, gruvdrift, skogsindustrin och jordbruk. Den möjliggör tunga lyft, precisionsstyrning och effektiv kraftöverföring, egenskaper som är avgörande för produktivitet och säkerhet inom dessa områden. Här kommer några lite mer konkreta exempel:

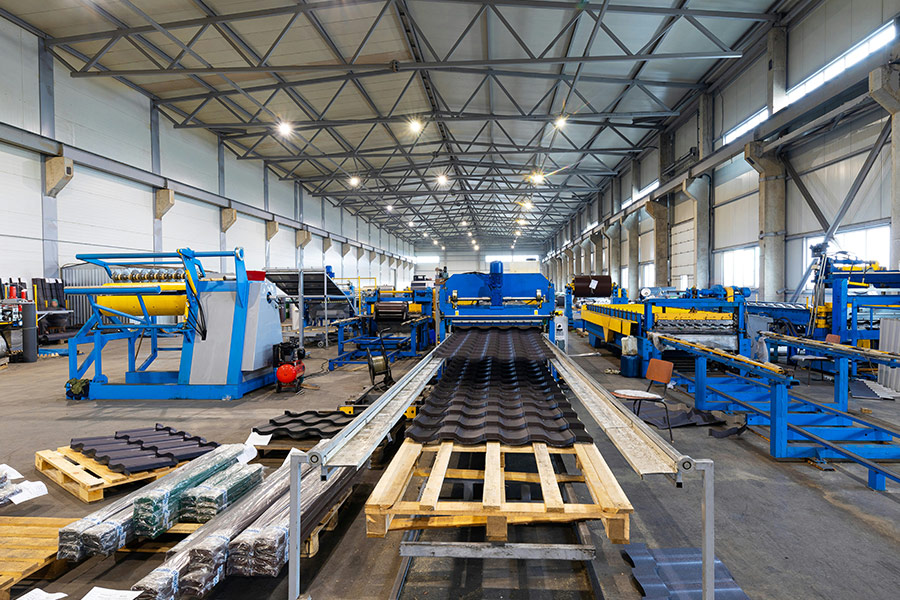

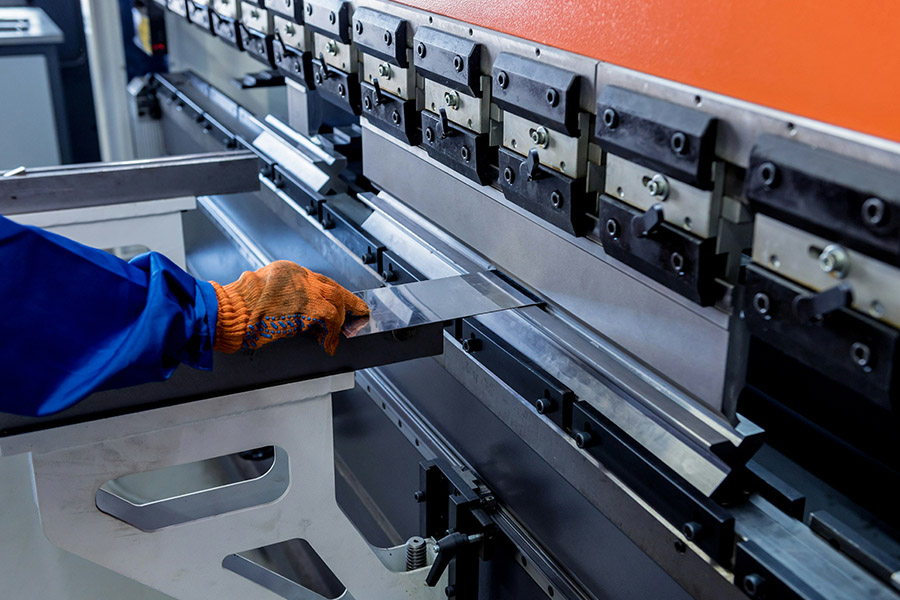

Inom tillverkningsindustrin används hydrauliska system ofta i hydraulpressar som används för att forma och skära material som metall och plast. Dessa pressar kan vara av olika typer såsom knäledspressar eller C-ram pressar, och de använder hydraulisk kraft för att generera den stora kraft som behövs för att deformera material. Ett annat exempel är hydrauliska robotarmar som används för montering och hantering av tunga komponenter; dessa armars rörelser styrs precist med hjälp av hydrauliska cylindrar.
Inom byggbranschen använder man ofta hydrauliska grävmaskiner och bulldozers för markarbeten. Grävmaskinens hydrauliska armar och skopor kan gräva, lyfta och flytta material med stor precision och kraft. Hydrauliska kranar används för att lyfta tunga byggmaterial till höga höjder, och deras stabilitet och lyftkapacitet är kritiska för säkerheten på byggarbetsplatser.
Inom gruvsektorn används hydrauliska borrmaskiner för att tränga igenom hård berggrund och få tillgång till värdefulla mineraler. Dessa borrmaskiner använder hydrauliska system för att generera det tryck som behövs för att driva borrbiten genom berget. Hydrauliska dumprar och lastare används också för att transportera det brutna materialet från gruvplatsen till bearbetningsanläggningen.
I skogsindustrin används hydrauliska skördare för att fälla, kvista och såga träd i skogsbruket. Dessa maskiner är utrustade med hydrauliska sågaggregat och gripklipp som kan hantera och bearbeta träd med stor precision. Hydrauliska skotare, som transporterar de fällda träden från skogen till lastbilsområden, använder också hydrauliska system för att lyfta och lasta timret.
Inom jordbruket används hydrauliska traktorer som grundenheten för många arbetsuppgifter. De är utrustade med hydrauliska uttag för att driva olika redskap som plogar, såmaskiner och sprutaggregat. Dessa redskap kräver hydraulisk kraft för att lyfta, sänka och justera under arbetets gång, vilket gör att bönder kan utföra arbete mer effektivt och med större precision.
Hydraulik kontra pneumatik
Trots likheter i användning av tryck för att utföra arbete skiljer sig hydraulik och pneumatik åt främst genom deras arbetsmedium. Hur fungerar hydraulik kontra pneumatik? I själva verket är det samma grundkoncept med skillnad att hydraulik använder vätskor såsom olja för att överföra kraft, medan pneumatik använder gaser, såsom luft. Detta resulterar i att hydrauliska system är mer lämpade för tunga laster och precisionsarbete, medan pneumatiska system är mer lämpade för lättare och mer repetitiva uppgifter.
Effektivisering av hydrauliken
Framsteg inom hydraulik fokuserar på att förbättra effektiviteten genom minskning av läckage och friktion, samt genom att utveckla mer miljövänliga hydraulvätskor. Genom att använda syntetiska oljor och utveckla bättre tätningstekniker kan man minimera förluster och öka systemens livslängd. Dessutom bidrar användningen av smarta sensorer och datordriven diagnostik till att förbättra underhållsstrategier, vilket resulterar i lägre driftskostnader och ökad tillförlitlighet.
För att ytterligare effektivisera hydrauliska system, är det också viktigt att överväga systemets totala design. Detta inkluderar optimering av komponenternas storlek och form, samt integration av energiåtervinningssystem där möjligt. Genom att återanvända energi som annars skulle gå förlorad, till exempel genom regenerativ bromsning i hydrauliska lyftsystem, kan energieffektiviteten avsevärt ökas.
Avslutande tankar om denna guide: hur fungerar hydraulik?
Hydraulik är en fascinerande och oumbärlig teknik som driver många av de system och maskiner vi förlitar oss på dagligen. Från dess historiska rötter till moderna tillämpningar och framsteg inom effektivitet och miljöanpassning, fortsätter hydrauliken att vara en central del av teknologisk innovation och industriell utveckling. Genom en bättre förståelse av hydraulikens principer och dess mångsidiga tillämpningar kan vi inte bara uppskatta dess betydelse i vår nuvarande miljö utan också bidra till dess framtida utveckling och hållbarhet.
